10kV一二次融合柱上开关

产品简介

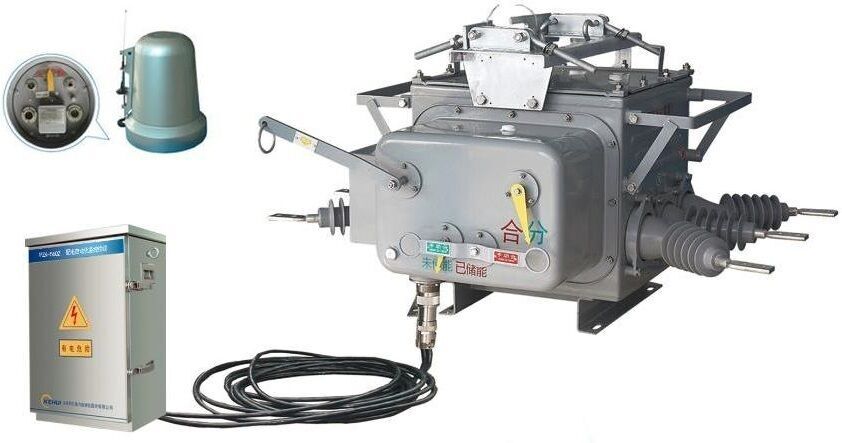

10kV一二次融合柱上开关设备由开关本体、控制单元、电源TV、连接电缆等构成,用于架空配电线路分段、联络、分支、分界。开关本体、控制单元、电源TV之间采用军品级航空接插件通过户外型全绝缘电缆连接,满足配电自动化建设需求。

开关本体产品材质优良、精湛工艺、经久耐用、安全可靠,具备国际一流水准。内置高精度、宽范围的电压/电流传感器,满足短路故障/小电流接地故障检测以及测量、计量和计算线损的要求,具有体积小、重量轻、性能高、安全可靠等特点。控制单元(PZK系列智能配电终端)首批获得原国家电力公司配电网自动化终端产品注册登记、国家火炬计划项目,是科汇公司20余年配电自动化产品研发与工程经验的结晶,已在北京、山东、安徽、江苏、上海、浙江、福建、广东、湖北、四川、重庆、陕西等二十八个省份百余个配电网自动化工程中,成功投运五万余套。;支持面向智能配电网的各种高级应用、分布式智能控制,遵循IEC 61850标准、即插即用。




主要功能

     þ DSCADA测控功能     þ 短路故障检测功能
     þ 小电流接地故障检测功能     o 保护功能
     o 负荷监测功能     þ 信息存储功能
     þ 电能量计算(线损采集)功能     o 电能质量监测功能
     o 同步相量测量功能     o 就地控制功能
     o 分布式控制功能     þ 电源管理功能
     þ 通信功能     þ 对时功能
     o WEB服务功能     þ 配置与维护功能

o表示可选功能。

技术特点

q 一次部分

F 开关本体采用高端开关制造技术。

F 产品材质优良、精湛工艺、经久耐用、安全可靠,国际一流水准,使用寿命20年以上。

F 采用优质不锈钢板,高强度、高精度。

F 内置高精度、宽范围的电压/电流传感器,满足短路故障/小电流接地故障检测、测量、计量等功能和计算线损的要求。

F 零序电流互感器具有数微(mm)A~700A的动态变化范围特性,700A以上大电流通过时残留特性输出只有150mA以下的微弱电流,准确检测接地电流。

F 高可靠、小型轻量化分合动作机构,确保开关准确、迅速分合。

F 长寿命、免维护,防护等级IP67,电气寿命等级E2,机械寿命等级M2。

F 耐严寒、高温、重盐害等特点,-40℃~85℃环境下可保证安全稳定运行。

F 产品体积小,重量轻,安装简单方便。

F 负荷开关采用真空灭弧,SF6绝缘。灭弧与绝缘采用无油介质,箱体顶部配有防爆装置,杜绝意外时发生高温气体或飞溅物泄露。

F 断路器采用优质真空泡技术,开断性能稳定可靠,无燃烧、爆炸危险。全封闭结构,密封性能好,防潮、防凝露性能高,适应于高温潮湿地区使用。

q 二次部分

F 遵循IEC 61850标准,实现即插即用。

F 采用高性能数字信号处理器、大规模现场可编程逻辑阵列,具有强大的实时数据处理能力和丰富的内存资源,满足高级应用软件以及通信、系统管理、人机交互等功能的应用要求。

F 可根据需求灵活配置,便于实现“二遥”或“三遥”功能。

F 模块化、标准化结构,采用高速实时串行总线,扩展灵活、维护方便。

F 基于实时Linux操作系统,采用层次化、模块化软件结构,应用程序通过开放式接口访问底层资源和数据,将数据与应用分离,支持动态加载、卸载应用程序,应用程序即插即用,为各种智能配电网应用程序提供统一的支撑平台。

F 提供类似PC机的软件开发环境,可方便地开放新的应用软件,增加新的应用功能。

F 软硬件冗余设计,具有强大的容错和自诊断、自恢复能力。

F 通信接口标准、齐全,满足局域互联、当地维护和远方通信的需求。

F 工业级芯片,适应环境温度范围广(-40~+85℃)。

F 独特的结构设计,具有良好的防雨、防潮、防污、防振和通风散热能力。

F 严密的防雷及的抗电磁干扰设计,抗干扰能力达到IEC标准Ⅳ级要求。

技术指标

q 一次部分

项目技术指标
负荷开关断路器
产品型号FZW28P-12/630-20ZW20P-12/630-25
结构形式共箱式共箱式
灭弧/绝缘介质真空/ SF6真空/ SF6
额定电压12kV12kV
额定电流630A630A
额定频率50Hz50Hz
额定电缆充电开断电流10A25A
温升试验电流1.2Ir1.2Ir
额定工频1min耐受耐压相对地/相间42 kV42 kV
断口间48 kV48 kV
额定雷电冲击耐受电压(1.2/50μs)峰值相对地/相间75kV75kV
断口间85kV85kV
额定短时耐受电流及持续时间20kA/4s25kA/4s
额定峰值耐受电流50kA63kA
额定短路开断电流——25kA
额定短路开断电流开断次数——30次
额定短路关合电流50kA63kA
额定开断电流开合次数120次——
主回路电阻≤200μΩ≤120μΩ
机械稳定性10000次10000次
操动机构类型弹簧储能弹簧储能
操作方式电动/手动电动/手动
操作电压24VDC24VDC
操作力矩≤250N·m≤250N·m
分合闸不同期≤2ms≤2ms
分闸时间≤30ms≤30ms
合闸时间≤40ms≤40ms
额定SF6气压0.0MPa/20℃0.0MPa/20℃
SF6泄漏率≤0.05%/年≤0.05%/年
电流传感器(可选配置)相电流

600A/1V

保护5P10、计量0.5S

600A/1V

保护5P10、计量0.5S

零序电流

20A/0.2V测量<1%

保护10P10级

20A/0.2V测量<1%

保护10P10级

电压传感器(可选配置)相电压(10kV/√3)/(3.25V/√3)0.5级(10kV/√3)/(3.25V/√3)0.5级
零序电压(10kV/√3)/(6.5V/3)1级(10kV/√3)/(6.5V/3)1级
外壳结构优质碳钢冲压优质碳钢冲压
外绝缘污秽等级GB/T5582 Ⅳ级GB/T5582 Ⅳ级
壳体防护等级GB 4208-2008 IP67GB 4208-2008 IP67
接地螺栓Φ12mmΦ12mm
外形尺寸(mm,高×宽×深)900×1000×1323900×1000×1323
重量198kg185kg

q 二次部分

标准配置
交流量输入9路可接入电压/电流互感器或传感器,零序电压/电流可直接接入或内部三相合成。
直流量输入2路±10VDC,±30VDC或4~20mA。
开关量输入24路24/48VDC自适应,可配置双点遥信。
开关量输出4路光电耦合器隔离输出
控制量输出2路SBO1路SBO包括1个分闸控制和1个合闸控制
通信接口2个以太网口、2个RS-232/485口、1个CAN现场总线接口
通信规约IEC 60870-5-104/101、DNP3.0、SC1801、MODBUS等
外形尺寸

箱式外形尺寸:450×600×300(mm,宽×高×深),亦可根据需要设计

罩式外形尺寸:Φ300mm&Φ340mm。

安装方式杆/塔悬挂安装
重量30kg(箱式)、8kg(罩式)
电源
额定输入电压110/220VAC  双路电源自动切换
后备电源7Ah/24V或20F/27V
整机运行功耗<25VA
模拟量
额定交流电压输入120V、240V(由互感器输入)

5V、6.5V(由传感器输入)
额定交流电流输入1A、5A(由互感器输入)

0.2V、1V、2V(由传感器输入)
交流电压输入过载能力200%连续,250% 10秒
交流电流输入过载能力400%连续,4000% 1秒
交流电压输入功耗<0.5VA
交流电流输入功耗<0.5VA
额定直流输入±10VDC,±30VDC或4~20mA
A/D转换分辨率16位(15位 + 符号位)
采样速度128点/工频周波
测量量精度0.5%满量程值(25℃)
计算量精度1%满量程值(25℃)
开关量
开关变位分辨率1ms
防抖动时间软件设置,1~60000ms
输入类型接点状态或电度脉冲量
接点输入电源24VDC,内部/外部可选择
控制量/数字量
操作方式软硬件操作选择(SBO)
控制量输出5A@30VDC或250VACrms
数字量输出光隔离(1500VDC)
故障录波
录波长度14个周波,128点/工频周波
循环存储64组
录波文件格式遵循Comtrade标准
通信
网络口10M/100M自适应
串口EIA/RS232(1200~19.2kbps)
现场总线接口CAN总线,符合ISO 11898-24V标准
其他指标
对时精度<2s/24h
抗电磁干扰性能IEC标准Ⅳ级
平均无故障工作时间8760h
正常工作温度-40~+85℃
环境湿度10~100%
保存温度-40~+100℃

典型应用

q 国调中心配网调度管理典型经验项目泰安配电网继电保护工程

q 国家电网公司菏泽配电网继电保护工程

q 国家电网公司济宁配电网继电保护工程

q 国家电网公司淄博配电网继电保护工程
