PZK-560H环网柜配电终端

产品简介

       PZK-560H环网柜配电终端用于电缆配电线路环网柜的监控,与配网自动化系统主站(子站)通信,对配电网线路运行状态进行监测与控制。由PZK-56B(C/E或A)或PZK-58测控单元、开关操作控制回路、操作面板、充电电源、后备电源、通信终端及机箱组成。通过对功能模块及方式字配置,实现三遥标准型、三遥智能型、二遥标准型、二遥动作型等功能终端,满足不同应用需求。

       产品标准设计为集中式结构和分布式结构。

       集中式结构使用一台核心测控单元完成所有测控功能,集中安装在一面屏柜中,通过二次电缆与开关设备内的电压电流互感器(传感器)、操作回路连接。现场可采用柜内壁挂、柜内立式或柜外立式等安装方式。

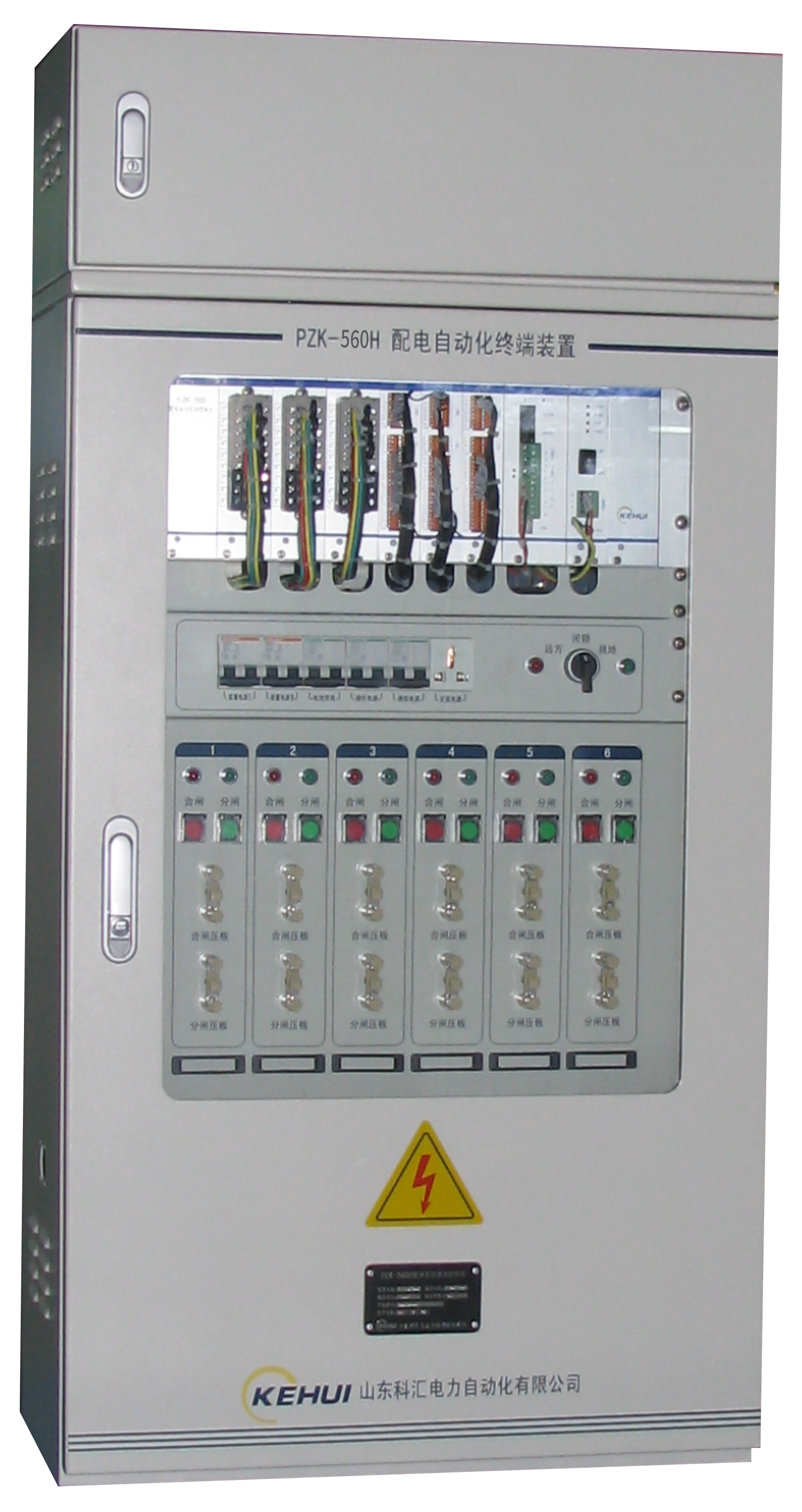

集中式结构

      分布式结构由公共管理单元和相应的间隔单元以及电源管理单元构成。间隔单元和公共单元通过总线连接,电源管理单元通过电源总线给公共管理单元、间隔单元供电以及为开关提供操作电源。间隔单元独立安装各开关柜间隔内,完成间隔测量与控制等功能。公共管理单元汇集间隔单元数据并通过通信模块与主站通信。

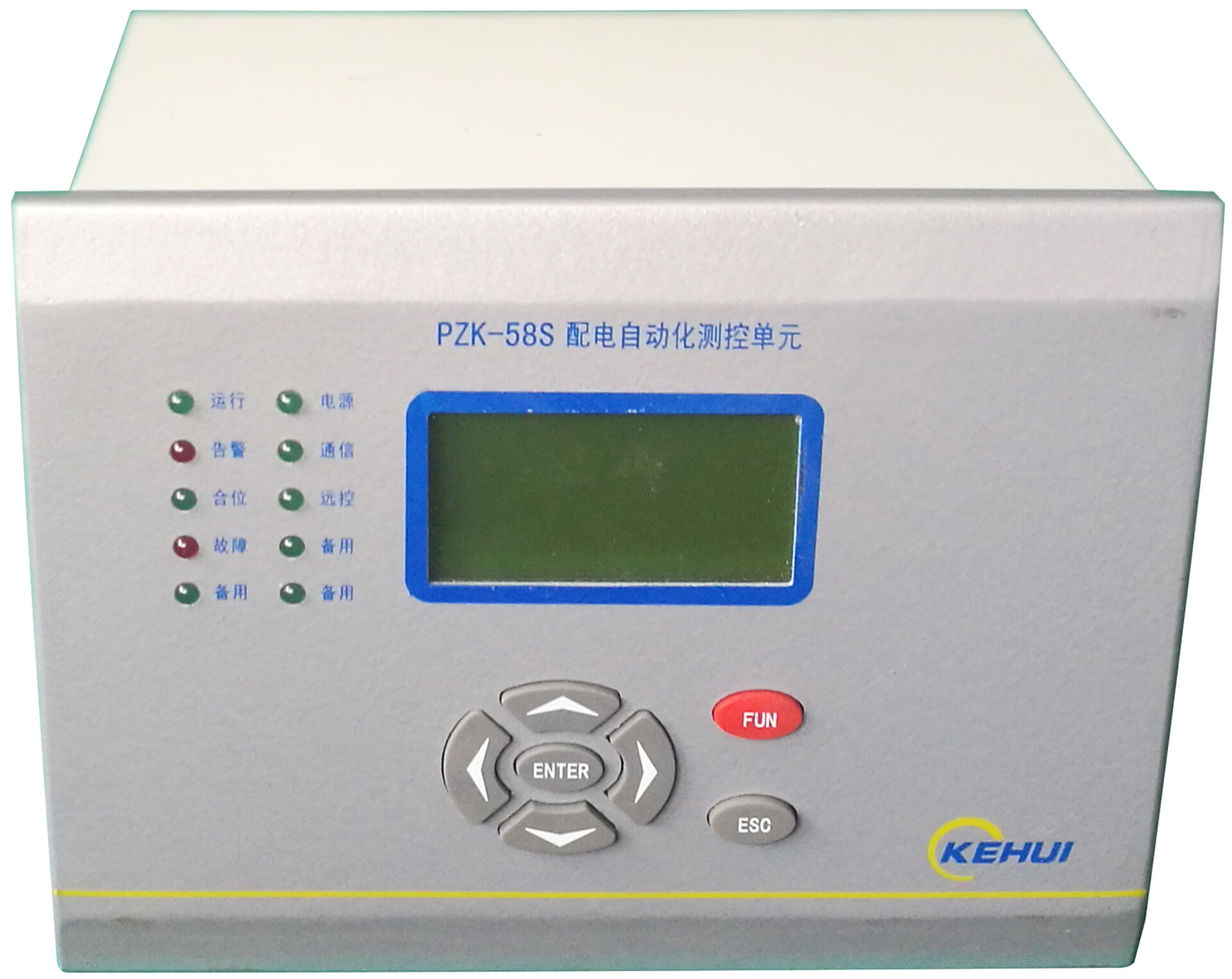

分布式结构间隔单元

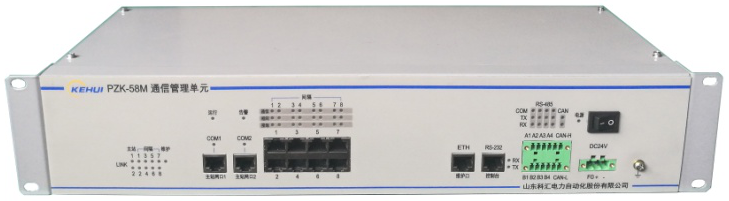

分布式结构管理单元


主要功能

     þ  DSCADA测控功能     þ  短路故障检测功能
     þ  小电流接地故障检测功能     o  保护功能
     o  负荷监测功能     þ  信息存储功能
     þ  电能量计算(线损采集)功能     o  电能质量监测功能
     o  同步相量测量功能     o  就地控制功能
     o  分布式控制功能     þ  电源管理功能
     þ  通信功能     þ  对时功能
     o  WEB服务功能     þ  配置与维护功能

o:表示可选功能。

技术特点

q 遵循IEC 61850标准,实现即插即用。

q 采用高性能数字信号处理器、大规模现场可编程逻辑阵列,具有强大的实时数据处理能力和丰富的内存资源,满足高级应用软件以及通信、系统管理、人机交互等功能的应用要求。

q 插箱式结构设计,可根据需求灵活配置,便于实现“二遥”或“三遥”功能。

q 模块化、标准化结构,采用高速实时串行总线,扩展灵活、维护方便。

q 基于实时Linux操作系统,采用层次化、模块化软件结构,应用程序通过开放式接口访问底层资源和数据,将数据与应用分离,支持动态加载、卸载应用程序,应用程序即插即用,为各种智能配电网应用程序提供统一的支撑平台。

q 提供类似PC机的软件开发环境,可方便地开放新的应用软件,增加新的应用功能。

q 软硬件冗余设计,具有强大的容错和自诊断、自恢复能力。

q 通信接口标准、齐全,满足局域互联、当地维护和远方通信的需求。

q 工业级芯片,适应环境温度范围广(-40~+85℃)。

q 独特的结构设计,具有良好的防雨、防潮、防污、防振和通风散热能力。

q 严密的防雷及抗电磁干扰设计,抗干扰能力达到IEC标准Ⅳ级要求。

 技术指标

标准配置
交流量输入27路可接入电压/电流互感器或传感器,零序电压/电流可直接接入或内部三相合成。
直流量输入2路±10VDC,±30VDC或4~20mA。
开关量输入48(24)路24/48VDC自适应,可配置双点遥信。
开关量输出8(4)路光电耦合器隔离输出
控制量输出12(6)路SBO1路SBO包括1个分闸控制和1个合闸控制
通信接口3(2)个以太网口、6(2)个RS-232/485口、1个CAN现场总线接口
通信规约IEC 60870-5-104/101、DNP3.0、SC1801、MODBUS等
集中式结构600×1200×400(mm,宽×高×深),亦可根据需要设计。

柜内壁挂、立式、卧式以及柜外立式安装
电源
额定输入电压110/220VAC  双路电源自动切换
后备电源14Ah/48V或30F/55V
整机运行功耗<30VA
模拟量
额定交流电压输入120V、240V(由互感器输入)

5V、6.5V(由传感器输入)
额定交流电流输入1A、5A(由互感器输入)

0.2V、1V、2V(由传感器输入)
交流电压输入过载能力200%连续,250% 10秒
交流电流输入过载能力400%连续,4000% 1秒
交流电压输入功耗<0.5VA
交流电流输入功耗<0.5VA
额定直流输入±10VDC,±30VDC或4~20mA
A/D转换分辨率16位(15位 + 符号位)
采样速度128点/工频周波
测量量精度0.5%满量程值(25℃)
计算量精度1%满量程值(25℃)
开关量
开关变位分辨率1ms
防抖动时间软件设置,1~60000ms
输入类型接点状态或电度脉冲量
接点输入电源24VDC,内部/外部可选择
控制量/数字量
操作方式软硬件操作选择(SBO)
控制量输出5A@30VDC或250VACrms
数字量输出路光隔离(1500VDC)
故障录波
录波长度14个周波,128点/工频周波
循环存储64组
录波文件格式遵循Comtrade标准
通信
网络口10M/100M自适应
串口EIA/RS232(1200~19.2kbps)
现场总线接口CAN总线,符合ISO 11898-24V标准
其他指标
对时精度<2s/24h
抗电磁干扰性能IEC标准Ⅳ级
平均无故障工作时间8760h
正常工作温度-40~+85℃
环境湿度10~100%
保存温度-40~+100℃

典型应用

q 国家电网公司第一批配电网自动化试点城市杭州配电自动化工程

q 国家电网公司第一批配电网自动化试点城市厦门配电自动化工程

q 国家电网公司典型配电自动化实用化项目成都配电自动化工程
