PZK-560Z柱上开关配电终端

产品简介

       PZK-560Z柱上开关配电终端用于架空配电线路柱上分段、分支、分界、联络开关的监控,与配网自动化系统主站(子站)通信,对配电网线路运行状态进行监测与控制。由PZK-56A测控单元、开关操作控制回路、操作面板、充电电源、后备电源、通信终端及机箱组成。

       产品设计箱式和罩式两种结构。通过对功能模块及方式字配置,实现三遥标准型、三遥智能型、二遥标准型、二遥动作型、二遥基本型等功能终端,满足不同应用需求。

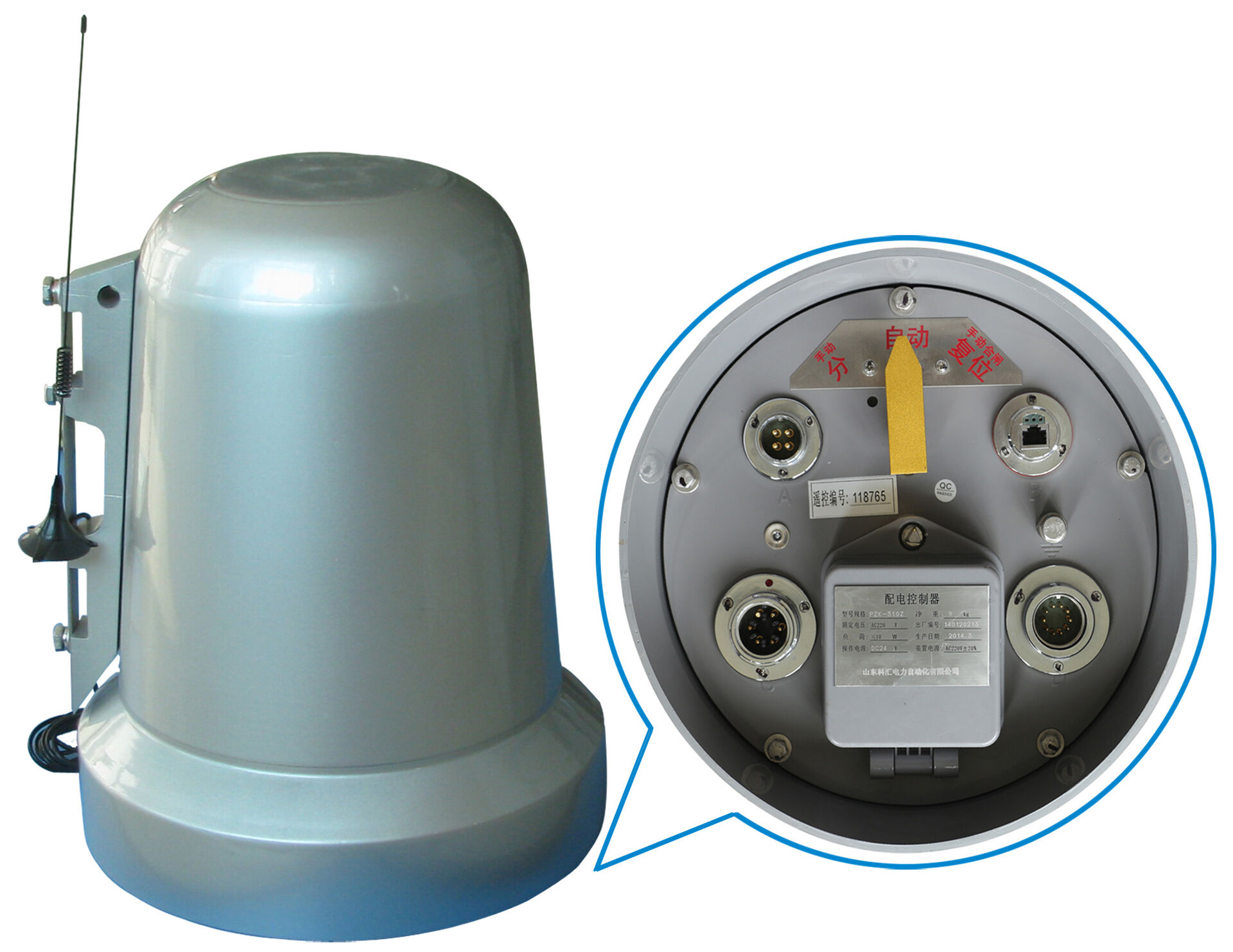

罩式结构



箱式结构

主要功能

     þ DSCADA测控功能     þ 短路故障检测功能
     þ 小电流接地故障检测功能     o 保护功能
     o 负荷监测功能     þ 信息存储功能
     þ 电能量计算(线损采集)功能     o 电能质量监测功能
     o 同步相量测量功能     o 就地控制功能
     o 分布式控制功能     þ 电源管理功能
     þ 通信功能     þ 对时功能
     o WEB服务功能     þ 配置与维护功能

o表示可选功能。

技术特点

q 遵循IEC 61850标准,实现即插即用。

q 采用高性能数字信号处理器、大规模现场可编程逻辑阵列,具有强大的实时数据处理能力和丰富的内存资源,满足高级应用软件以及通信、系统管理、人机交互等功能的应用要求。

q 可根据需求灵活配置,便于实现“二遥”或“三遥”功能。

q 模块化、标准化结构,采用高速实时串行总线,扩展灵活、维护方便。

q 基于实时Linux操作系统,采用层次化、模块化软件结构,应用程序通过开放式接口访问底层资源和数据,将数据与应用分离,支持动态加载、卸载应用程序,应用程序即插即用,为各种智能配电网应用程序提供统一的支撑平台。

q 提供类似PC机的软件开发环境,可方便地开放新的应用软件,增加新的应用功能。

q 软硬件冗余设计,具有强大的容错和自诊断、自恢复能力。

q 通信接口标准、齐全,满足局域互联、当地维护和远方通信的需求。

q 工业级芯片,适应环境温度范围广(-40~+85℃)。

q 独特的结构设计,具有良好的防雨、防潮、防污、防振和通风散热能力。

q 严密的防雷及抗电磁干扰设计,抗干扰能力达到IEC标准Ⅳ级要求。

 技术指标

标准配置
交流量输入9路可接入电压/电流互感器或传感器,零序电压/电流可直接接入或内部三相合成。
直流量输入2路±10VDC,±30VDC或4~20mA。
开关量输入24路24/48VDC自适应,可配置双点遥信。
开关量输出4路光电耦合器隔离输出
控制量输出2路SBO1路SBO包括1个分闸控制和1个合闸控制
通信接口2个以太网口、2个RS-232/485口、1个CAN现场总线接口
通信规约IEC 60870-5-104/101、DNP3.0、SC1801、MODBUS等
外形尺寸

箱式外形尺寸:450×600×300(mm,宽×高×深),亦可根据需要设计

罩式外形尺寸:Φ300mm&Φ340mm。

安装方式杆/塔悬挂安装
电源
额定输入电压110/220VAC  双路电源自动切换
后备电源7Ah/24V或20F/27V
整机运行功耗<25VA
模拟量
额定交流电压输入120V、240V(由互感器输入)

5V、6.5V(由传感器输入)
额定交流电流输入1A、5A(由互感器输入)

0.2V、1V、2V(由传感器输入)
交流电压输入过载能力200%连续,250% 10秒
交流电流输入过载能力400%连续,4000% 1秒
交流电压输入功耗<0.5VA
交流电流输入功耗<0.5VA
额定直流输入±10VDC,±30VDC或4~20mA
A/D转换分辨率16位(15位 + 符号位)
采样速度128点/工频周波
测量量精度0.5%满量程值(25℃)
计算量精度1%满量程值(25℃)
开关量
开关变位分辨率1ms
防抖动时间软件设置,1~60000ms
输入类型接点状态或电度脉冲量
接点输入电源24VDC,内部/外部可选择
控制量/数字量
操作方式软硬件操作选择(SBO)
控制量输出5A@30VDC或250VACrms
数字量输出光隔离(1500VDC)
故障录波
录波长度14个周波,128点/工频周波
循环存储64组
录波文件格式遵循Comtrade标准
通信
网络口10M/100M自适应
串口EIA/RS232(1200~19.2kbps)
现场总线接口CAN总线,符合ISO 11898-24V标准
其他指标
对时精度<2s/24h
抗电磁干扰性能IEC标准Ⅳ级
平均无故障工作时间8760h
正常工作温度-40~+85℃
环境湿度10~100%
保存温度-40~+100℃

典型应用

q 国家电网公司第一批配电网自动化试点城市杭州配电自动化工程

q 国家电网公司第一批配电网自动化试点城市厦门配电自动化工程

q 国家电网公司典型配电自动化实用化项目成都配电自动化工程
