便携式电力电缆脉冲电流法故障定位设备配置方案

一、概述

便携式电力电缆脉冲电流法故障定位设备配置方案,由T-905A/T-907/T-907L电缆故障测距仪、T-303B高压信号发生器及T-506电缆故障定点仪等便携式设备共同组成,可用于测量各个电压等级、各种性质的电力电缆主绝缘故障的距离。




二、设备配置

1.标准配置

序号名称型号

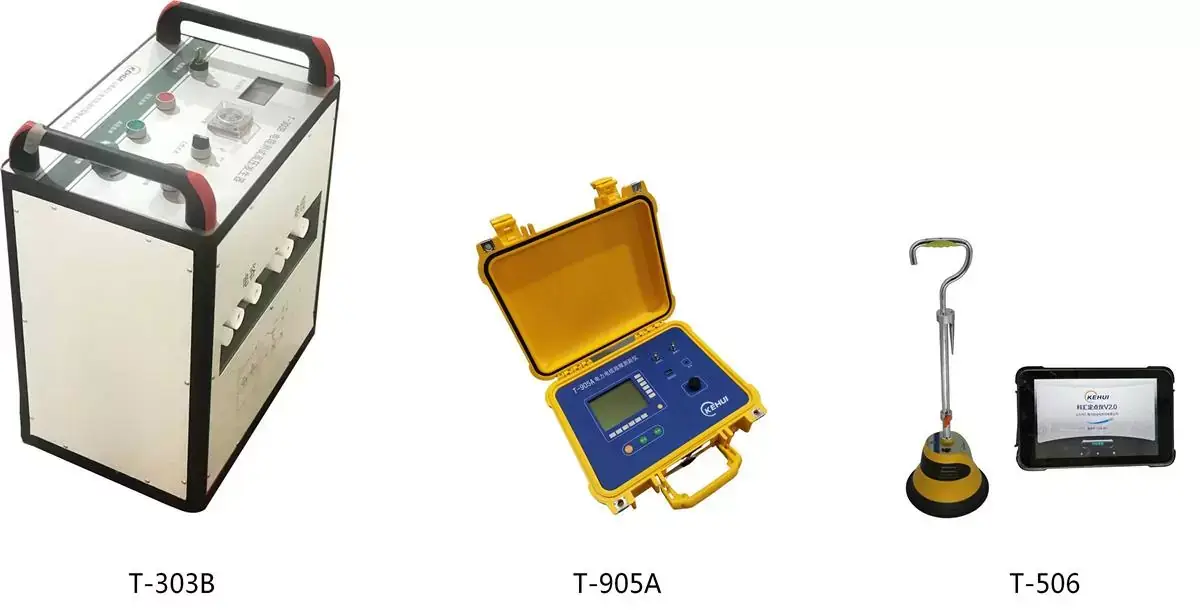

1电力电缆故障测距仪T-905A
2电缆测试高压信号发生器T-303B
3电力电缆故障定点仪T-506

2.可选配置

序号名称型号
1电力电缆故障测距仪T-907/T-907L
2电缆测试音频信号发生器T-602
3带电电缆路径鉴别综合测试仪T-L300
4电缆识别仪T-700/T-710
5电力电缆故障定点仪T-505
6电阻法电缆故障测距仪T-H300
7电缆测试高压信号发生器
T-S12
8电缆测试高压信号发生器T-306

三、主要功能

低压脉冲法、脉冲电流两种故障测距方法,可用于测量各个电压等级、各种故障性质的电力电缆主绝缘故障距离。

四、技术特点

q 外置电容器采用全封闭式设计,可根据客户需求配置不同容量产生不同的放电冲击能量。

q 具有接地保护功能,保护地接触不良时,装置高压无法启动,保护设备及人员安全。

q 内置特别设计的放电装置,放电电压不受球间隙距离限制。

q 内置安全放电装置。断电后,可自动释放残存电荷,保证安全。

q 特制高压接头,接线简单、安全。

q 设备便携,现场组装,接线简单,操作方便,可靠性高。

q 采用低压脉冲法、脉冲电流法两种故障测距方法,可用于测量各个电压等级、各种故障性质电力电缆主绝缘故障的距离。

q 配合T-506电缆故障定点仪,可用声磁同步法探测各类电缆故障的精确位置。

q 测试低压电缆时,可选用最高输出电压12kV的T-S12高压信号发生器,能使故障点在低电压状态下击穿更充分,放电声音更大,有利于故障测距及精确定点。

五、技术指标

项目指标
高压输出
输出电压0~32 kV(标准配置)
额定电容3 µF(标准配置)
冲击能量1500J(标准配置)
工作方式直流/单次脉冲/周期脉冲
测试方法脉冲电流
放电周期周期4~15 s连续可调
工作电源220V±10%  50Hz±10%
故障测距
测试方法低压脉冲法、脉冲电流法
测量范围0~64km
脉冲宽度40ns~5µs(标准配置)
最大采样频率200MHz(标准配置)
最小测量精度0.4m(标准配置)
波速度100~300m/µs连续可调
故障定点
定点方法声磁同步法、声测法、脉冲磁场法
声磁同步法定点精度0.1m
