产品简介
INSIGHT L7000系统是一套先进的分布式架空线路监测系统，专为提升现代配电网的安全性、可靠性和智能化运维水平而设计。该系统通过部署于电网关键节点的智能传感终端，构建一个高精度、时间同步的实时监测网络，能够快速、精准地定位故障，并为运维团队提供强大的数据支撑，从而有效保障供电连续性，显著降低系统平均中断频率（SAIFI）和系统平均中断持续时间（SAIDI）等关键指标。
INSIGHT L7000系统主要由以下三部分构成：
Ø INSIGHT L700-NODE同步数据监测终端：部署于配电线路，负责采集、处理并上报线路运行状态数据。
Ø INSIGHT S700高阻接地故障保护装置：安装于变电站出线侧，用于捕获带时间戳的零序电压（U₀），实现高阻接地故障检测。

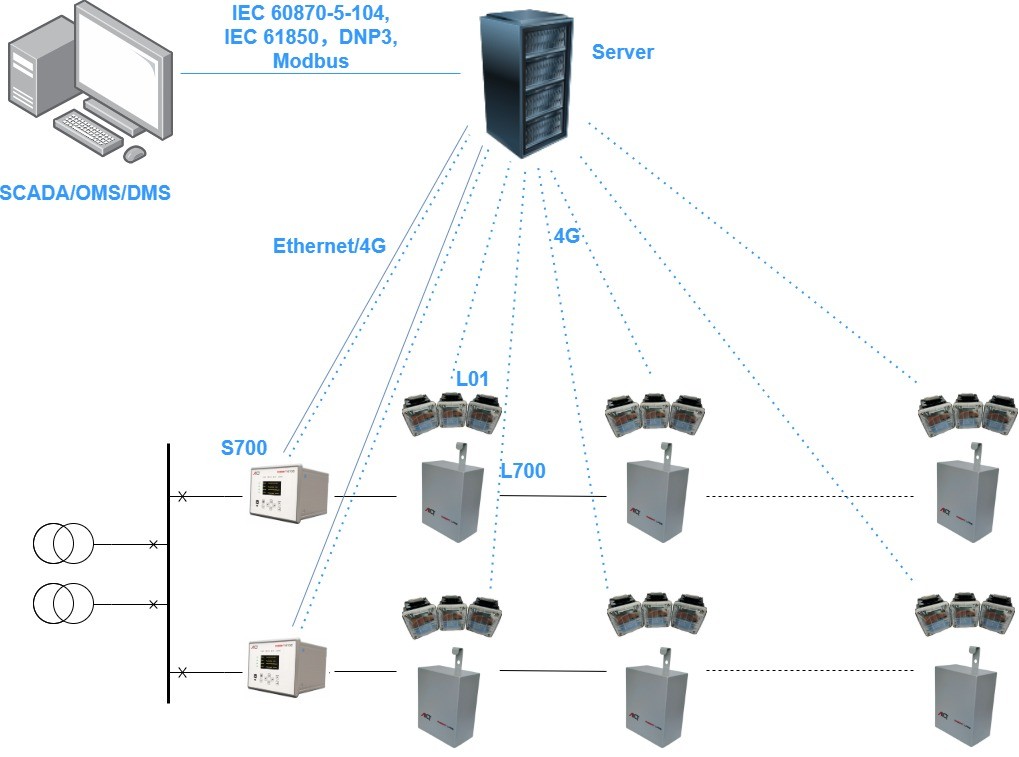

Ø INSIGHT AIP 7000故障检测定位系统：接收并存储全网设备数据，提供大数据分析、故障诊断、趋势预测及可视化监控等增值服务。INSIGHT L7000 系统架构图
INSIGHT L700-NODE同步数据监测终端作为 INSIGHT L7000 系统的线路侧核心组件，由线路采集单元（INSIGHT L01） 和 数据汇集单元（INSIGHT L700） 组成。INSIGHT L01 直接安装在三相架空导线上，实时采集电流与温度等关键参数；INSIGHT L700 则安装于电线杆上，通过 2.4G 无线网络接收 INSIGHT L01 的数据，进行本地处理与诊断后，再通过内置的 4G 调制解调器将带有高精度 GPS 时间戳的数据上传至云端管理平台，为整个系统的精准故障定位与分析奠定坚实基础。

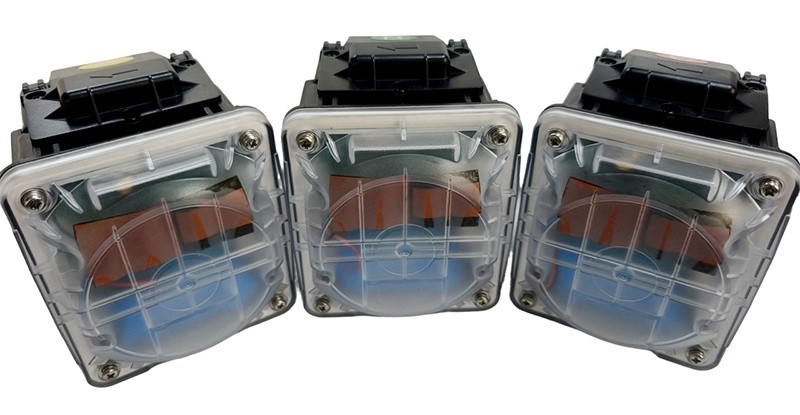

INSIGHT L01

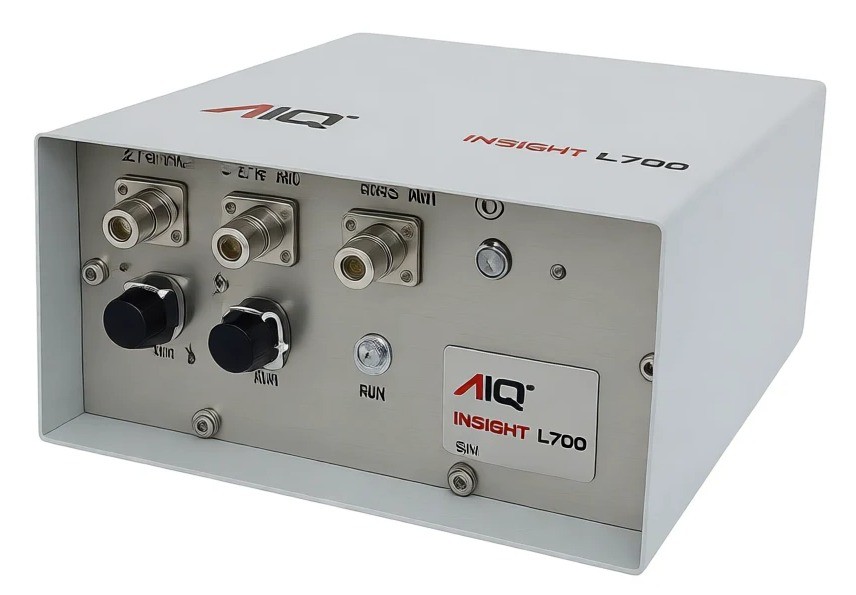

INSIGHT L700
主要功能
l 实时同步数据采集
INSIGHT L01采集单元具备高精度电气量采集能力，实时测量各相线路的电流参数。传感器采用宽量程设计，电流测量范围可达4kA，适应各种运行工况。同时集成导线温度监测功能，实时感知架空线缆温度变化，为电网健康状态评估提供重要依据。所有采集数据均带有高精度时间戳，确保数据的时间一致性与可追溯性。
l 智能故障检测与诊断
系统采用科汇专有的先进故障诊断算法，能够自动识别配电线路中的各类异常状态。当线路发生短路、接地、断线等故障时，L700可在秒级时间内完成故障检测，并将告警信息实时上报。告警信息包含故障类型、时间等关键数据，帮助运维人员快速响应、缩短抢修时间。
l 高灵敏度接地故障检测
INSIGHT L700-NODE同步数据监测终端具备卓越的高阻接地故障检测能力，采用先进的检测算法与高灵敏度传感技术，可精准识别高阻接地故障，该特性使系统能够有效识别传统监测设备难以发现的隐蔽性高阻接地故障，为预防性维护和故障预警提供有力支持。
l 实时通信与智能告警
INSIGHT L700汇集单元支持4G通信方式，实现监测数据的实时上传。当检测到异常时，系统可在秒级时间内发出智能告警，通知运维人员，确保快速响应。系统支持告警分级管理，可根据告警严重程度采取差异化通知策略，优化运维效率。
l 直观图形用户界面

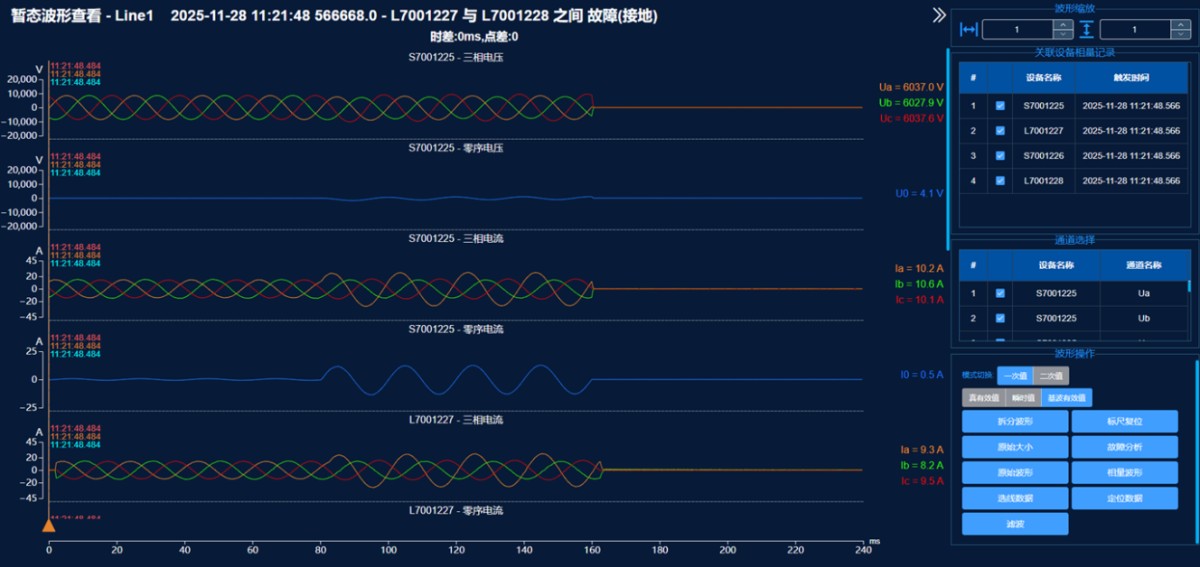

系统配套的监控软件采用现代化图形化设计理念，界面布局科学、信息层次清晰、操作流程顺畅。支持实时数据可视化展示，包括三相电流波形、设备状态指示等关键信息。历史数据查询支持多维度筛选与对比分析，故障事件可完整波形回放，帮助运维人员深入理解故障演变过程。
技术特点
l 时间同步监测技术
INSIGHT L700-NODE同步数据监测终端采用高精度时钟同步采样技术，确保全网各监测点数据时间戳一致。这种微秒级的时间同步能力使不同位置的监测数据可以精确对比分析，实现故障的精准定位与快速诊断。系统能够完整捕获瞬态故障波形，为故障分析与溯源提供详实的数据支撑，显著提升故障定位效率与准确性。
l 多接地系统全面兼容
系统设计充分考虑了多样化接地方式的需求，全面兼容各类接地系统架构，包括直接接地系统、不接地系统、经消弧线圈接地系统以及经小电阻接地系统等。无论配电网采用何种接地方式，INSIGHT L700-NODE均能准确采集电气量数据并完成精准故障诊断。这种广泛的兼容性使其能够适应各类配电网环境，为现代化电网的智能化升级提供可靠保障。
l 智能混合供电设计
系统采用混合供电方案，确保在各类工况下的持续稳定运行：
u INSIGHT L01采集单元：支持CT取电与太阳能双模供电
Ø CT取电模式：最小工作电流仅3.2A，适应低负荷线路监测需求
Ø 太阳能供电：配备高效太阳能板，确保日照充足时的自主供电
Ø 内置储能电池，电池可独立供电7天以上
u INSIGHT L700汇集单元：采用太阳能供电方案
Ø 集成高转换效率太阳能充电系统
Ø 内置大容量储能电池，电池可独立供电14天以上
Ø 支持远程电源状态监控与异常告警
技术指标
l INSIGHT L01
l INSIGHT L700

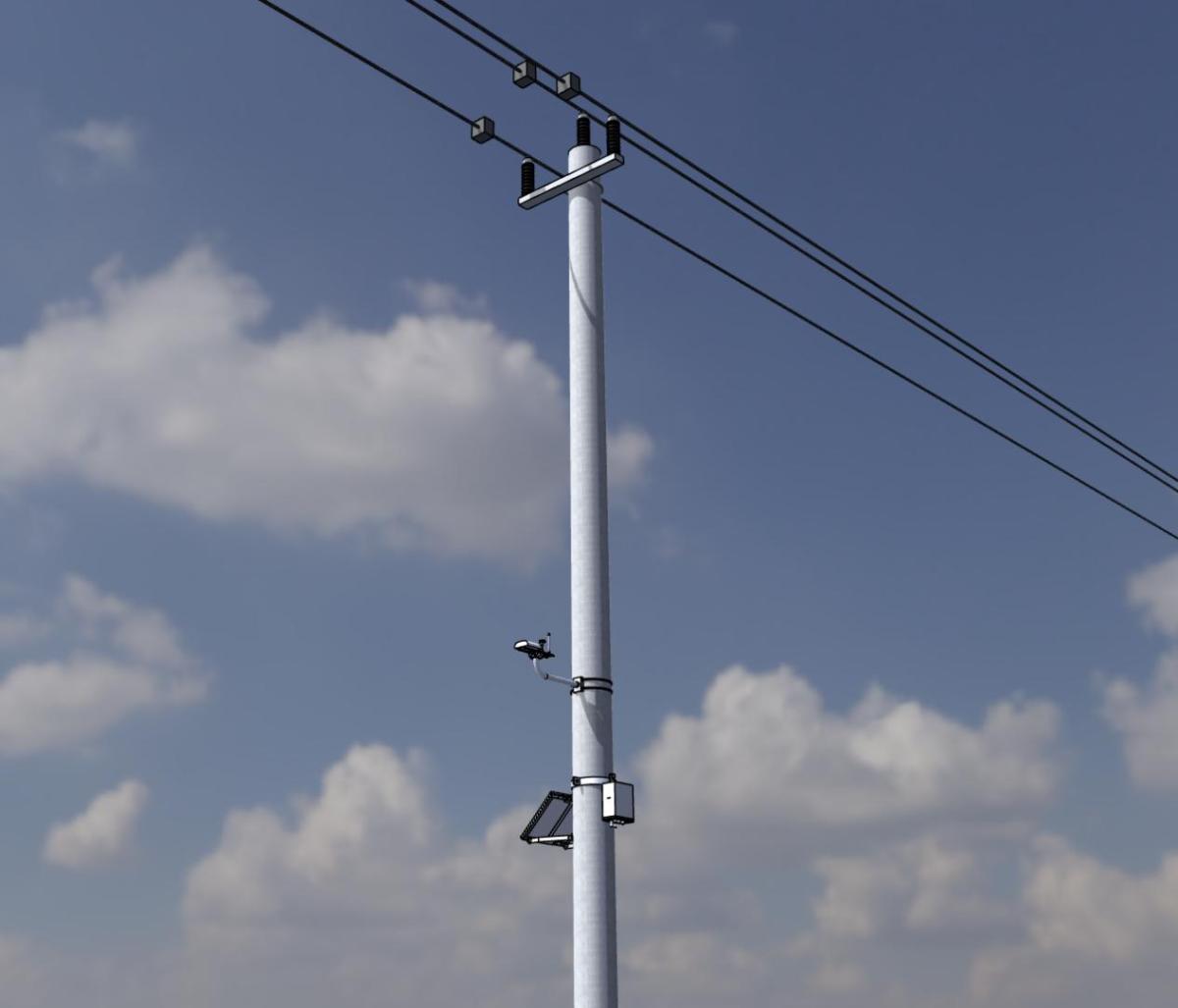

安装场景图
