KH-8000F铁路电力综合辅助监控系统

产品简介

科汇股份从不同角度和渠道充分调研铁路电力用户对配电所、车站综合监控的需求后,结合公司二十余年铁路电力自动化主站系统研发与应用经验,自主研发的新一代铁路电力综合辅助监控系统。KH-8000F系统基于UNIX/LINUX/WINDOWS混合平台,采用开放式、分布式体系和分层的客户端/服务器(Client/Server)结构。系统以电力综合辅助监控、线路设备管理、综合维修管理、智能决策辅助为核心,功能完善,具有良好的扩展性、易用性和稳定性。

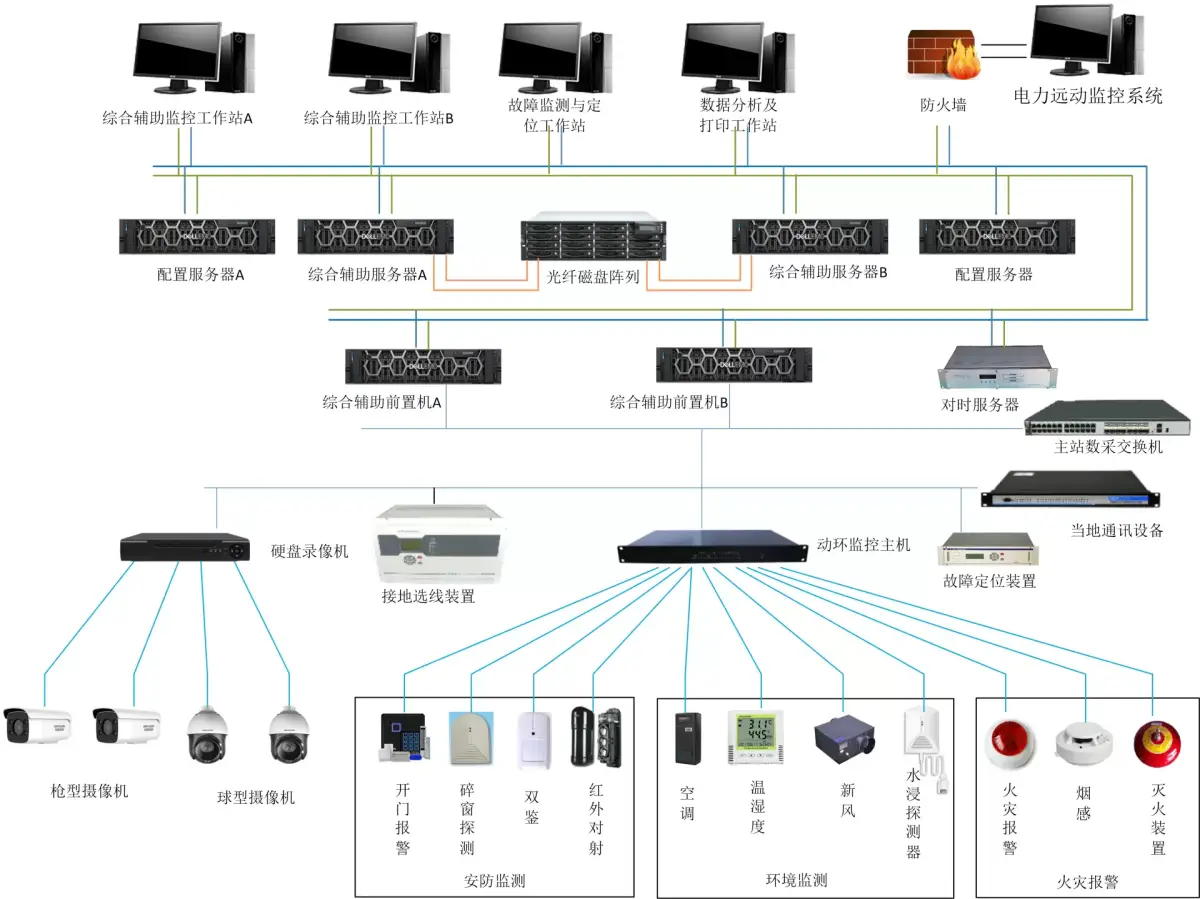

c8fa903e030184ed9a3e0b4a1e2fc9d (2).jpg

主要功能

项目

          描述

视频监视功能

  q 视频显示:能够对被控站多路图像自由切换,能对任意单幅、四幅、九幅、十六幅视频画面进行切换。

  q 图像存储与回放:用户可随时启动、关闭硬盘录像,录像循环存储,录像时间仅受硬盘空间大小限制。图像可存放、显示、定格和回放。

  q 视频控制:能对监控前端进行远程控制,如云台的上下、左右转动,镜头的变焦、变倍、变光圈的控制等。

  q 视频巡检:支持预览分组切换、手动切换或自动轮巡预览,自动轮巡周期可设置;多种控制报警布防图,单画面/多画面分割图像。

  q 支持VGA/HDMI、主辅音视频及辅助视频端口的本地输出。

  q 对视频图像的回放和逐帧搜索:对已保存的重要图像,可进行逐帧回放,以便分析。

  q 支持双向的语音对讲功能。

安全防范监控

  q 通过各种探测、传感技术、传输技术的综合应用,针对配电所、站房、箱变等周界场所,实现在入侵破坏前的预警作用。

  q 对围墙、大门通过红外对射监测上传信息实现对非法侵入进行及时告警,以保障变电所场地及周边环境的安全。

  q 实时展示安防设备的工作状态、告警状态,可对安防设备进行布防和撤防。

  q 通过门磁、门禁监测上传信息实现对开门关门的监测与告警。

  q 通过玻璃破损监测上传信息实现对非法破窗闯入监测与告警。

环境监控

  q 能对温湿度、风力、水浸、SF6浓度等环境信息进行实时采集、处理和上传,发现异常及时发出告警。

消防监测

  q 对所内的烟感、环境温度、电缆头温度等进行实时采集和上传,发现异常及时发出告警。

  q 可以远程控制具备通讯功能的防火卷帘。

  q 可以监控具有通讯功能的消防自动化设备。

控制功能

  q 远程遥控起停空调、风机、发电机等设备;远程开、关各类照明;远程启动消防设施。

故障监测

  q 系统具备贯通/自闭线路在线故障行波测距功能。

  q 变配电所小电流接地故障选线功能。

  q 在线监测电池电压故障、内阻故障。

  q 为高效检修排除故障提供了便利。

设备管理

  q 设备分类建库,具有丰富的设备图元。

  q 可以录入、编辑断路器、变压器等设备信息:型号、出厂时间、厂家、质保期、所属车间、动作记录、瞬时故障记录、故障记录、巡检记录、检修记录等。

  q 从图上可以右键直接查询该设备的基本信息。

  q 设备信息导出为excel表。

维修管理

  q 可以录入、编辑本单位维修记录:所属车间、维修人员、维修日期、维修配件、更换配件等。

  q 支持多种方式查询维修信息。

  q 维修信息导出为excel表。

教学培训

  q 提供模拟操作与学习功能。

技术特点

q 集成度高

F 完善的SCADA功能,以及车站/站房变综合监控、变配电所综合监控功能。

F 具有完善的视频监控、安防监控、消防监控、环境监控等综合辅助监控功能。

F 具有线路故障在线测距、接地故障选线、电池故障监测等功能。

F 可以接入现场多种智能仪表设备。

F 具有最新的综合维修管理功能:设备管理、维修信息登记与查询、巡检记录登记与查询等功能。

F 支持接收远动系统转发过来的数据,实现告警视频联动等功能。

F 支持对其他相关系统的数据转发。

F  强大的系统集成能力。

q 兼容性强

F 系统支持铁总对铁路电力远动系统主站的最新规范要求。

F 系统基于UNIX/LINUX/WINDOWS混合平台,采用开放式、分布式体系和分层的客户端/服务器(Client/Server)结构。

F 支持多种类型的通信方式,串口、以太口、光纤和现场总线等。

F 远程数据接入具有丰富的规约库,包括IEC60870-5-104/101、CDT、SC1801、DNP3.0、MODBUS等十多种规约,已经成功接入过几十种数据监测设备。

F KH-8000F视频接入支持GB28181协议、海康网络SDK协议、大华网络SDK协议、Open Network Video Interface协议等。

q 可靠性高

F 采用分布式结构,系统平台稳定可靠。

F 网络、服务器、前置机、工作站、通信通道等关键设备N+1、N+N冗余配置。

F 数据库服务器系统基于集群系统建立,支持存储区域网络(SAN)和网络附加存储(NAS)。

F 视频数据和网络数据自动备份存储,确保历史数据的可靠性。

q 安全性高

F 用户权限划分为多个等级,不同等级的用户可定义不同的功能子集。

F 通过指纹登录、监护操作、设置闭锁条件措施保障操作安全。

F 通过杀毒软件、软硬件防火墙、企业网闸、日志审计与分析系统或物理隔离装置实现系统与其他系统的有效隔离,实现网络安全防护。

技术指标

项目

指标

视频控制切换响应时间

≤ 1s

子站监控画面显示与实际事件发生时间差

≤ 1s

事件报警到视频联动启动时间差

≤ 2s

子站监控画面显示与实际事件发生时间差

≤ 1s

视频信号制式

PAL或NTSC

图像传输速度

不小于25帧/秒

图像存储质量

不低于CIF格式(352×288)

视频数据循环存储容量

不小于40T

遥控命令传送时间

≤ 1s

遥信变位传送时间

≤ 1s

画面调用响应时间

≤ 2s

遥控正确率

≥ 99.99%

遥信正确率

≥ 99.9%

模拟量遥测综合误差

≤ 0.5%

控制站系统可利用率

≥ 99.9%

画面实时数据刷新时间

1~5s可调

系统服务器主备切换时间

<15s

CPU平均负荷率

<30%

网络平均负荷率

≤30%

可接入配电所数

≥ 256个

实时遥信容量

>1000000条

可接入工作站数

≥ 64个

事项及遥测数据保存时间

≥10 年

系统时钟误差GPS/北斗

≤2 ms

典型应用

q 南昌铁路局厦门供电段综合辅助监控系统。

q 南昌铁路局厦门供电段综合辅助监控系统。

q 沈阳铁路局沈阳供电段综合辅助监控系统。

q 呼和铁路局大板综合维修段综合辅助监控系统。
